水性高分子树脂涂料（石化防腐）
一、产品简介
鲁蒙牌水性高分子树脂防腐涂料是以水作溶剂、以合成高分子树脂为基料，用有机树脂官能团和无机化合物的活性，脱水交联固化基料高分子树脂材料。固化后的树脂成膜材料具有弹性，耐强酸、强碱、盐、矿物油、臭氧、生物菌的腐蚀，具有耐无机和有机强氧化剂的氧化腐蚀功能，与混凝土、钢材、木材、玻璃、陶瓷、塑料等基层有非常高的粘结强度，环境适应性非常强，在冷热交替、日光常年照射的环境中都能够长期保持其正常的使用功能。
本发明的特点：（1）弹性：改变了多年来防腐涂料刚性的历史；（2）水性：环保、绿色。
二、产品性能指标

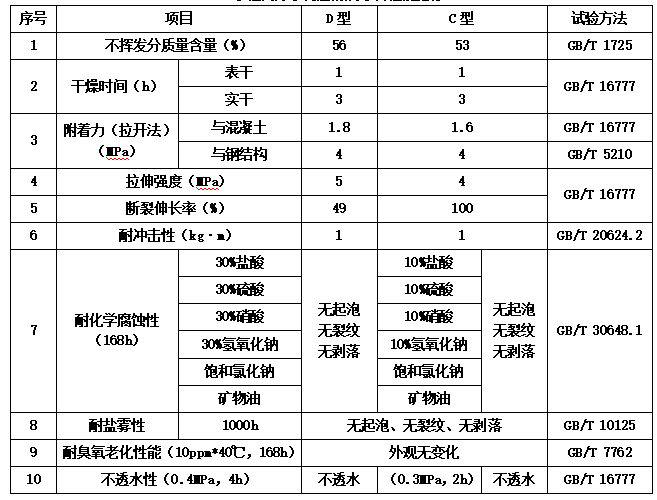

水性高分子树脂防腐涂料性能指标
序号 | 项目 | D | C | 试验方法 | ||
1 | 不挥发分质量含量（%） | 56 | 53 | GB/T 1725 | ||
2 | 干燥时间（h） | 表干 | 1 | 1 | GB/T 16777 | |
实干 | 3 | 3 | ||||
3 | 附着力（拉开法）（MPa） | 与混凝土 | 1.8 | 1.6 | GB/T 16777 | |
与钢结构 | 4 | 4 | GB/T 5210 | |||
4 | 拉伸强度（MPa） | 5 | 4 | GB/T 16777 | ||
5 | 断裂伸长率（%） | 49 | 100 | |||
6 | 耐冲击性（kg·m） | 1 | 1 | GB/T 20624.2 | ||
7 | 耐化学介质性能（168h） | 30%盐酸 | 无起泡、无裂纹、无剥落 | 10%盐酸 | 无起泡、无裂纹、无剥落 | GB/T 30648.1 |
30%硫酸 | 10%硫酸 | |||||
30%硝酸 | 10%硝酸 | |||||
30%氢氧化钠 | 10%氢氧化钠 | |||||
饱和氯化钠 | 饱和氯化钠 | |||||
矿物油 | 矿物油 | |||||
8 | 耐盐雾性 | 1000h | 无起泡、无裂纹、无剥落 | GB/T 10125 | ||
9 | 耐臭氧老化性能（10ppm*40℃，168h） | 外观无变化 | GB/T 7762 | |||
10 | 不透水性（0.4MPa，4h） | 不透水 | （0.3MPa，2h） | 不透水 | GB/T 16777 | |
三、产品特点
1、与砼、钢材、玻璃、陶瓷、木材、塑料等基层有较强的粘结力。
2、涂膜具有弹性（弹性与基材的适应性非常好），绿色、环保。
3、耐强酸、强碱、盐、矿物油、臭氧、生物菌的腐蚀。
4、干湿基面均可施工。
5、耐高低温性能好，适用于-30℃~100摄氏度环境。
四、产品应用
1、石油化工行业钢结构、砼结构的防腐。
2、煤化工行业钢结构、砼结构的防腐。
3、工业污水和生活污水处理厂砼结构的防腐。
4、制药、生物化工、食品工业中钢结构、砼结构的防腐工程。
5、贮藏罐（液体、气体和固体）的内外防腐。
6、砼构筑物的大桥、隧道、高铁桥梁（砼结构、钢结构），特别是跨海大桥的砼结构、钢结构的防腐。
五、施工操作规程
1、砼基层：表面压实压光，无尖锐棱角，无蜂窝麻面，无起鼓裂纹，表面达到中凝强度。
2、钢基层：喷砂除锈达到Sa21/2级的要求。
3、涂料配制：
A、B料混合均匀，充分搅拌10分钟左右（按厂家提供的配比准确计量）
4、施工：机械喷涂或人工涂刷均可。D型建议施工厚度500um，建议施工方式：分多次喷涂或涂刷至设计厚度（500um需2-3次喷涂或涂刷完成）；C型建议施工厚度≥1.0mm，施工时3-4次喷涂或涂刷至设计厚度（1.0mm）。
5、厚度：不同使用介质环境下材料厚度要求不同，一般情况，砼结构500~1000um即可，钢结构300~500um。
六、温馨提示
1、本涂料应存放在阴凉干燥处，防止暴晒和受冻。
2、存储期为半年，半年后经检查无变质可以继续使用，储存温度在5~45℃内为宜
联系鲁蒙
烟台鲁蒙防水防腐材料有限公司
电话：0535-6382716
手机：15065761128
邮箱：1741597371@qq.com
地址：山东省烟台市福山区三亚路277号中南高科福山智能制造产业园21#-2-101
| * 联系人： | 请填写您的真实姓名 |
| * 手机号码： | 请填写您的联系电话 |
| 电子邮件： | |
| * 采购意向描述： | |
| 请填写采购的产品数量和产品描述，方便我们进行统一备货。 | |
| 验证码： |
|
| 我要评论: | |
| 内 容： |
（内容最多500个汉字，1000个字符） |
| 验证码： | 看不清？！ |
总部电话：0535-6382716
传真：0535-6382716
总部地址：山东省烟台市福山区三亚路277号中南高科福山智能制造产业园21#-2-101
鲁公网安备37061102001505
共有-条评论【我要评论】
